La mission, car c'est une mission, est d'évoluer un Macintosh PPC 4400/200 aux maximum des capacités hardware existantes sur le marcher des pièces détachées compatibles sans passer par un overclocage et évitant ainsi tous risques de détérioration du à une possible erreur de manipulation.
Pour ce faire, nous avons besoin d'un Macintosh PPC 4400/200 (il existe aussi le modèle 4400/160).

- Vu que le PPC 4400 n'est pas OW, on ne peux monter qu'au Système Mac Os 9.1 (Mac Os 9.0 est plus compatible que Os 9.1 sur 4400).

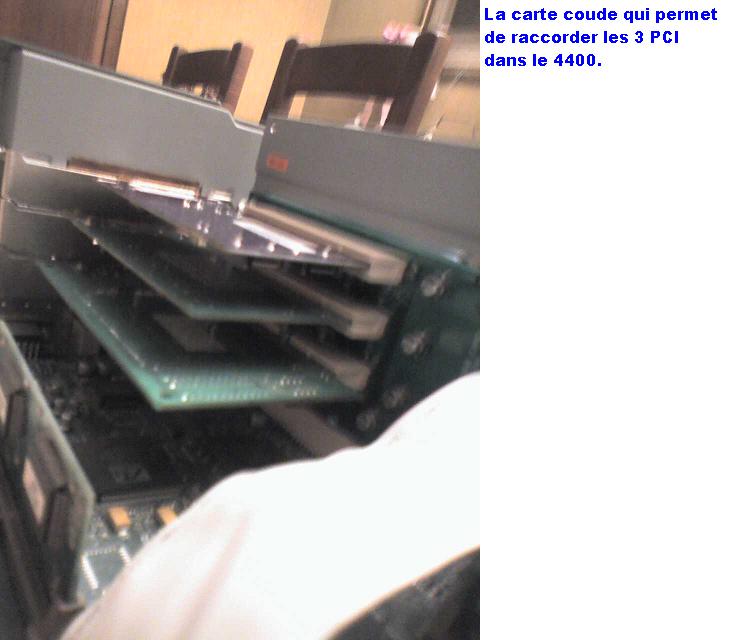

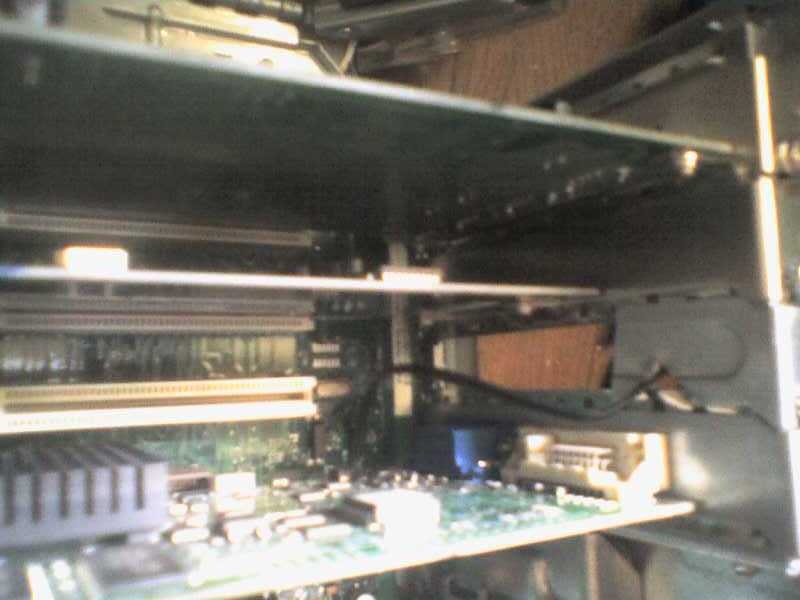

- Le coude interne qui permet de mettre 3 cartes PCI en parallèle (sur certains modèles, il n'y a que 2 PCI et 1 ISA).
- La carte de 256 ko de Cache.
- La carte de 4 mo de Vram*, soit une: "7VR4SG" ou "SDRAM DIMM" ou "SGRAM +3,3V".
- 3 Barrettes de Ram, soit: (2x64 mo) + (32 mo) en: "168 pin DIMM, 3.3v EDO".

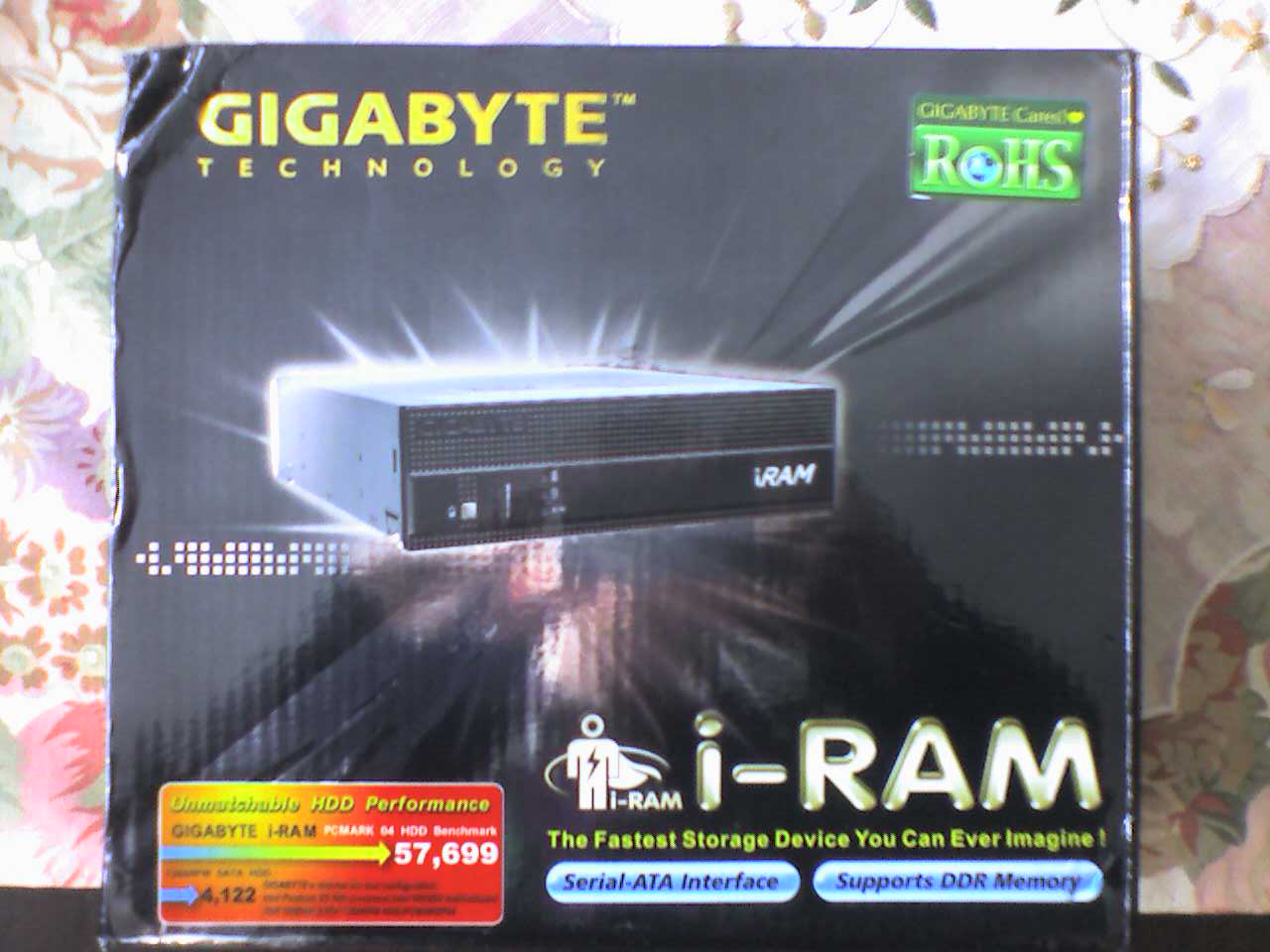

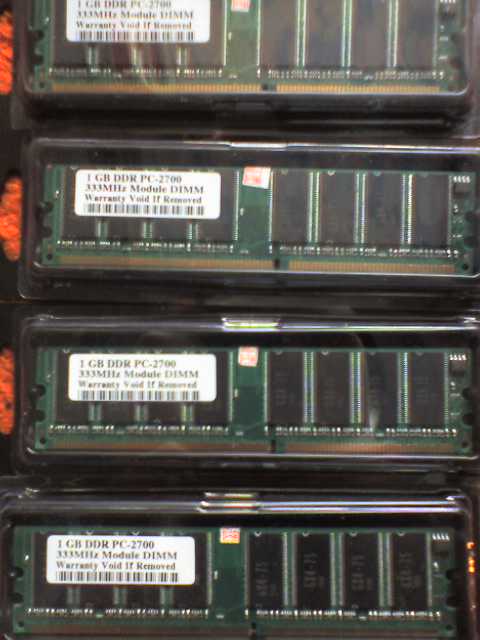

- Une I-Ram Box** ainsi que ses 4 barrettes de 1 go*** DDR 333 PC 2700 et les radiateurs pour refroidir.

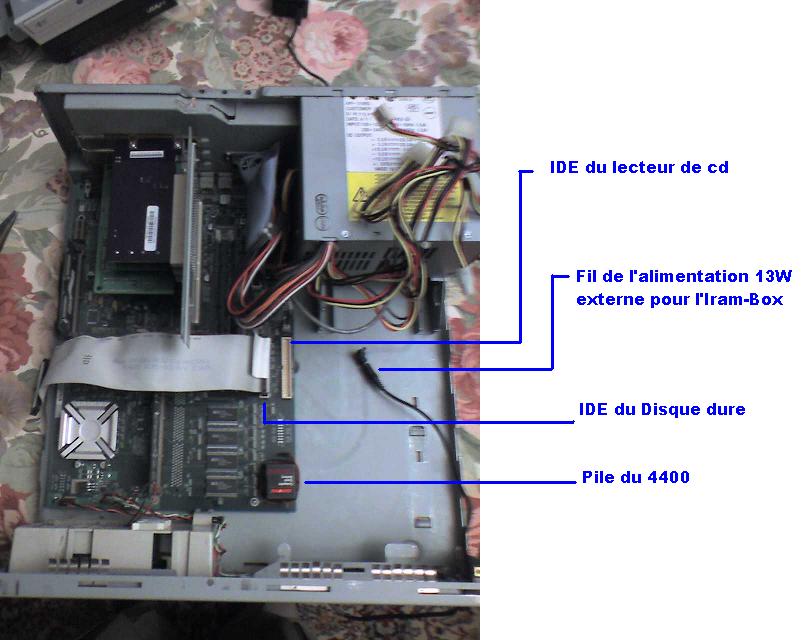

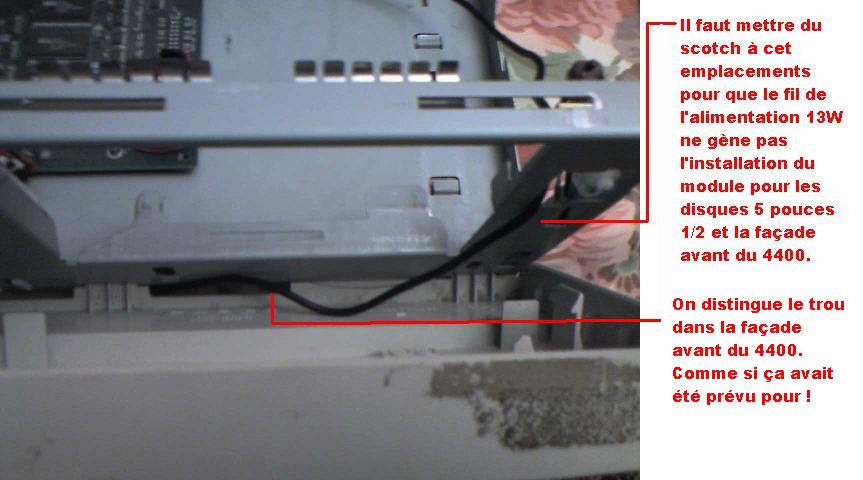

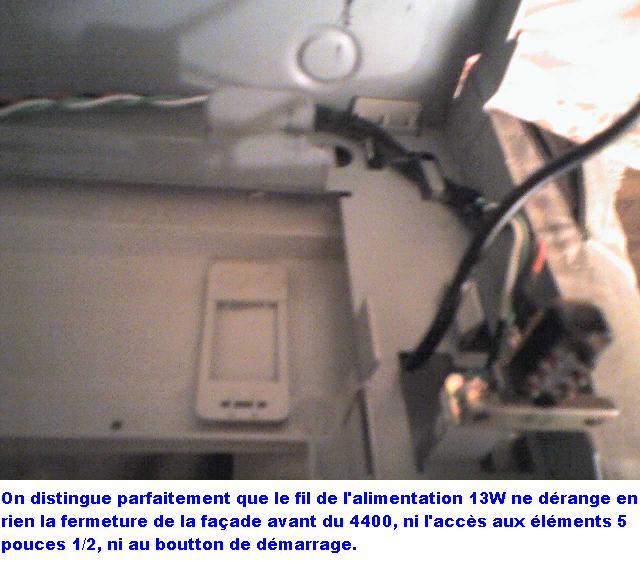

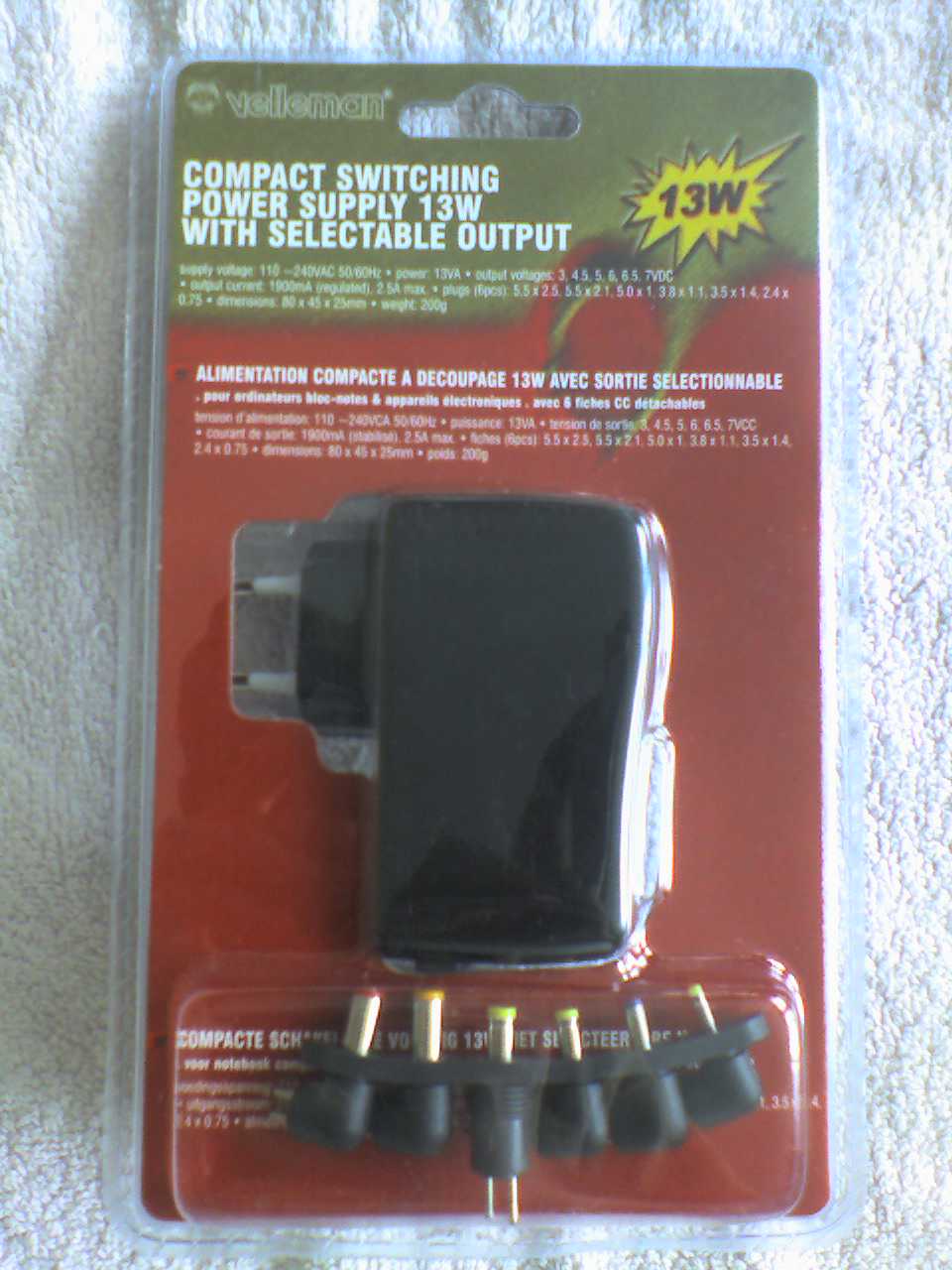

- Un transformateur 220V en +5V stabilisé à 2A. La pile de l'I-Ram Box ne pouvant être régularisé par l'alimentation du Mac qui est trop faible, on passera par une alimentation externe. Celle-ci est trop puissante pour la pile de l'I-Ram Box mais physiquement parlant, la pile prends l'énergie dont elle a besoin et laisse le reste à l'alimentation. Si j'ai besoin de +3,7V à 1700ma stabilisé et que je fournis +5V à 2000ma stabilisé, la pile prendra se dont elle à besoin et ne touchera pas au reste.
- Une carte PCI pour avoir du SATA 1, la: "Sonnet Tempo Serial ATA 2-Port Internal Serial ATA PCI Card*".

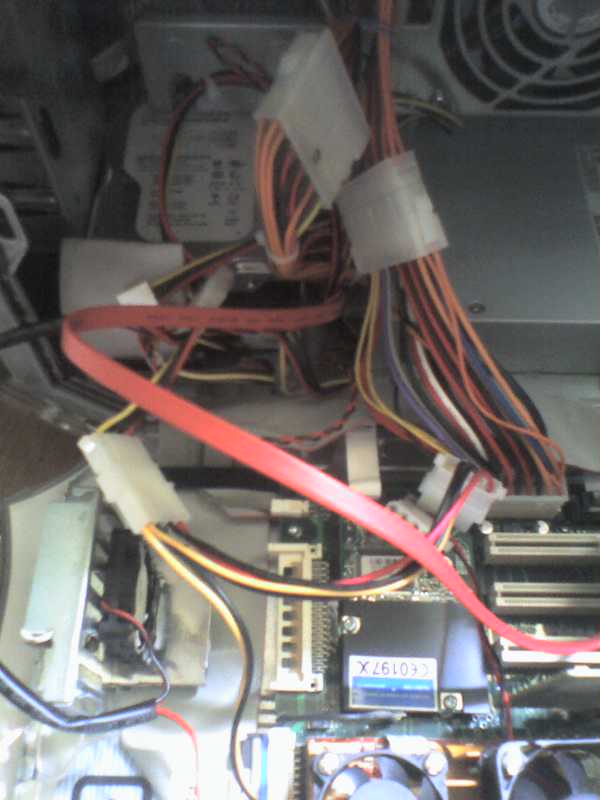

- Deux rallonges mal/mal Serail ATA de 30 cm. Une qui se connectera à l'adaptateur de la ligne ci-dessous et une autre qui relira la carte serial ATA à l'I-Ram Box.

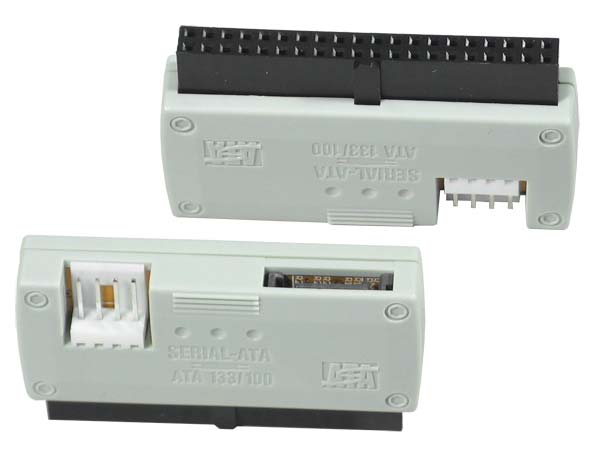

- Un adaptateur SATA/IDE (c'est un changeur de genre). Qui se connectera au graveur cd/dvd IDE, évitant ainsi d'être ennuyé si le graveur n'est pas reconnu (l'IDE étant plus couramment utilisé que le SATA).

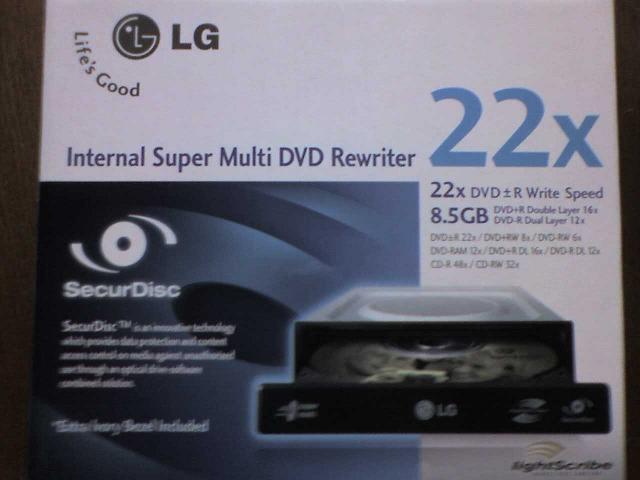

- Un lecteur graveur de cd/dvd IDE**. Vérifier que votre cd d'installation du Système Mac Os boot, car il se peux que cela ne soit pas le cas. Dans cette configuration, il faudra mettre le lecteur en externe sur un port SATA avec une alimentation externe***.
- Une carte PCI pour avoir de l'USB (pour le PPC 4400 en général il n'y a que 2 sorties USB).
- Un répartiteur d'USB pré-alimenté (un hub connecté à une alimentation) qui permettra d'avoir plusieurs ports USB au lieu de 2 ports. Et le fait qu'il soit alimenté, empêche de saturer l'alimentation 220V Tanzania du PPC (ça évite de la flinguer).
- Un disque dur IDE ou compatible (Eide Udma) de moins de 32 go par sessions (sinon il plante totalement et doit être ré-initialisé).
- Une carte copro, la: "Sonnet Crescendo G3L2 500Mhz" (qui vas à 466 Mhz sur 4400, du au Bus de 33 Mhz qui limite la vitesse).
- Une clef USB 1.1 ou 2.0 (quoi qu'il arrive Os9.x limite l'USB au 1.1) de 32go maximum car les disques de plus de 32go ne sont pas supportés et compatible Mac Os9.x. Ici c'est une clef USB de 8go.

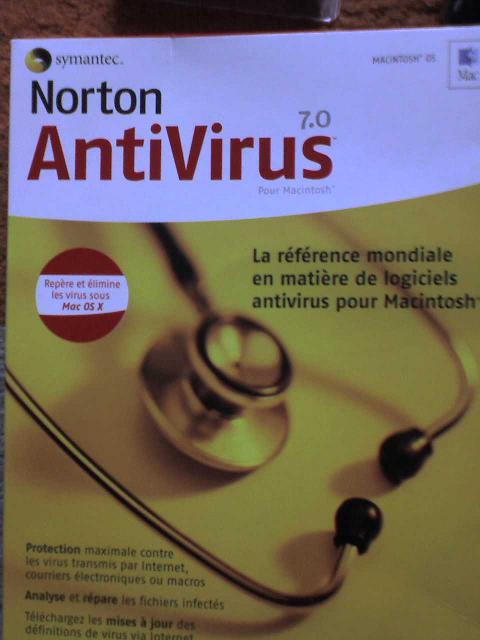

- La dernière version de Norton Antivirus compatible Mac Os9.x soit la 7.0.x que l'on trouve à 2Euros (en 2009) sur Priceminister.

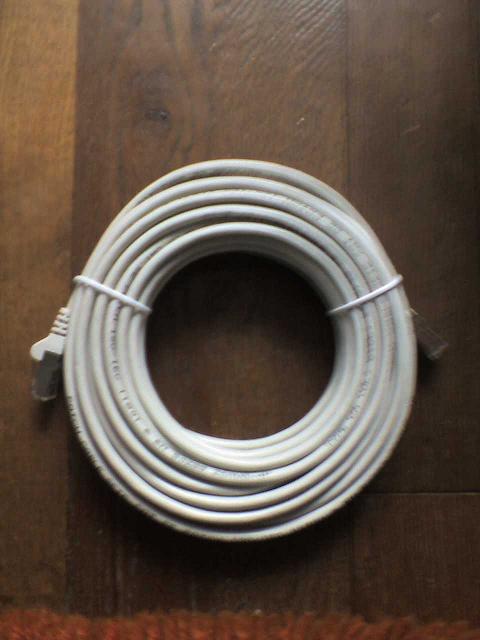

- /!\ Avant d'installer le coprocesseur Sonnet, veillez à installer Norton Antivirus et à effectuer la mise à jour via internet, une carte RJ45 et du câble RJ45, ainsi vous n'aurez plus besoin d'effectuer de mise à jour par la suite vu que si vous utilisez le coprocesseur, vous n'aurrez plus de place pour la carte RJ45 car il n'y a que 3 emplacements PCI sur le PPC 4400/200.
- Un lecteur disquette 1,44mo externe en port USB. Préférez utiliser un lecteur disquette 1,44mo externe USB - celui prévu pour le Mac G3 Blanc Bleu car les lecteurs disquettes 1,44mo externe USB - parfois tombent en panne sur Mac mais restent actifs sur PC. Je n'ai jamais compris pour quelles raisons !
- Le lecteur disquette d'origine est prévu pour ce Mac et ne tombe pas tout le temps en panne s'il n'a jamais été changé. Si vous préférez utiliser un lecteur de disquette externe car vous n'utilisez que très rarement des disquettes 1,44 mo sur votre PPC 4400, installez cette carte qui coute 50 Euros et que l'on trouve en vente sur E-bay. Elle permet de raccorder une ram card de 1 à 32 go. Ca se branche sur l'IDE interne et une alimentation 5V de l'alimentation. Le tout est reconnu comme un disque dur. A la différence de la photo, vous ne raccorderez pas cette carte sur l'un des ports PCI mais dans le caddy d'un lecteur disquette interne pour pouvoir utiliser votre ram card comme une disquette à son emplacement original. Faites attention au jumper qui ne doit pas être en position Master (retirez le, c'est plus simple).

* N'ayant plus de place sur les ports PCI, ils est impératif d'avoir au moins cette barrette de 4mo qui est la plus puissante sur ce Macintosh.
Mais le fait est aussi que les cartes PCI vidéos compatible Mac Os9.x sur PPC 4400 ne sont pas compatible à cause de leur firmware.

** Il existe d'autre type de cartes basées sur le même principe, mais les prix ne sont pas du tout les mêmes.

*** Les Barrettes compatibles sont les DDR 200 - DDR 266 - DDR 333 et certaines DDR 400 (identifiées dans la notice d'utilisation). La puissance indiquée est de 256 mo à 1 go, mais il existe aussi des DDR 333 de 2 - 4 et 8go de capacité. Les Kingston sont compatible alors autant les utilisées. Nous sommes en fin 2008, au jour d'aujourd'hui la barrette de 1Go coute de 20 à 50Euros - la 2Go de 30 à 150Euros - la 4Go de 130 à plus de 300Euros et la 8Go à peux près de 700 à 1500Euros.

* Les éléments software et hardware du Mac PPC 4400 limite l'utilisation au SATA 1.

** Le logiciel DVD Player 1.0 est compatible Os 9.0.

*** Voir le schéma.

Il serait utile de mettre un régularisateur sur les ventilateurs, qui sont très bruyants, ou tout simplement de les changer contre des silencieux.
Il est peut être utile de mettre un ventilateur sur ou près du coprocesseur pour éviter qu'il ne chauffe trop.
Il serait utile de mettre un répartiteur d'USB sur un port USB pour avoir plus de disponibilités, car 2 ports c'est trop peux.
Il est utile pour limité l'utilisation de l'alimentation de mettre le disque dur IDE en externe sur un port USB, mais il ne sera pas bootable au démarrage, de plus la vitesse sera très lente. De ce fait et étant donné que l'alimentation permet de brancher plusieurs ports internes de +5V, il me semble inutile d'envisager réellement cette option.

Vitesse de transfère entre un disque SATA et un disque IDE se limite à 133 mo/sec max du au Bus du 4400.
La vitesse entre deux disques sur le port SATA sont limités à 150 mo/sec.
En utilisant de la Ram sur SATA on peux monter au maximum à 1500 mo/sec.
Il est utile de savoir qu'une I-Ram Box est au minimum 4 fois plus rapide qu'un Disque Dur Raptor 15000t/m UW SCSI 3.

Le système d'exploitation Mac Os 9.1 à de petits bugs sur le 4400, il est donc préférable de mettre la version Mac Os 9.0.
Le système Mac Os 9.x bride l'USB à 14 mo/sec max, soit l'USB1.1. Idem pour le Firewire 400, le 800 ne fonctionne pas.
Internet est quasi obsolete car les dernières mise à jours ne permettent pas l'utilisation du Flash supérieur au 7.0.x et internet explorer 7.x.
Les logiciels sont eux aussi limités car les versions compatibles ne sont plus distribuées dans le commerce mais on en trouve toujours sur internet.
Enfin, les rares mise à jours d'anti-virus sont difficilement accessibles même si toutes fois Symantec Norton propose encore des mises à jours.

Il n'empêche que cette évolution pour un ordinateur Macintosh de la gamme des PPC, du 4400 au 9600 - Spartacus - G3 - G4 et Cube permettent d'obtenir des performances extrêmes sans pour autant réaliser d'overclocage et évitant ainsi la possibilité de casse du matériel. A partir des premiers G5, le système d'exploitation doit être supérieur ou égal à Mac Os 10 ce qui fait que la vitesse sera moins extrême car Mac Os 10.x est bien plus gourmand en Ram et à l'utilisation du processeur que les modèles précédents.
En terme de vitesse, un Macintosh PPC 4400/200 ira dans cette configuration à quelque chose comme 6300 Mhz pour l'utilisation du système d'exploitation, environ 1000 Mhz pour les applications 2D et environ 500 Mhz pour la 3D. Puisqu'un 4400/200 vas à 200Mhz, que le Copro permet d'aller à 466Mhz et que l'I-Ram Box permet d'obtenir des rendements en vitesses de pointe de l'ordre de 14 fois la vitesse nominal.

Bien évidement ceci est prévu pour ceux et celles qui ne souhaitent pas changer de machines vu les prix exorbitants des Macintosh, mais qui souhaites évoluer leurs anciennes bécanes en utilisant leurs anciens logiciels. Exemple personnel, je trouve que Photoshop 5.x est plus facile à utiliser que le 6.x et plus. Alors quel serait mon avantage d'avoir ces versions plus lourdes et pas forcément plus techniques, ci ce n'est pour la HD ou d'autre petits utilitaires qui évitent de passer par deux logiciels. Un petit gain de temps pour 1500 à 3000 Euros, moi je dis non. Mais je ne suis pas un professionnel !

**^**

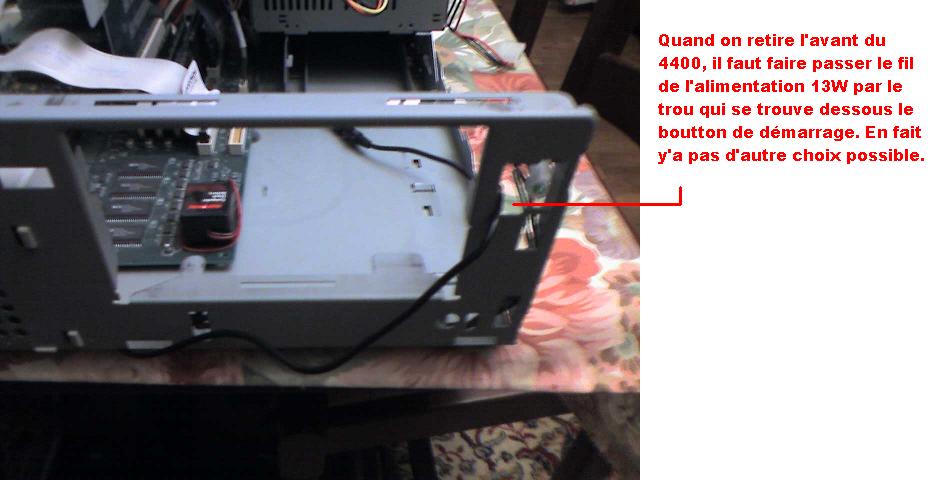

Après avoir acheté votre I-ram Box, vous découvrez stupéfait que celle-ci est fournis avec un connecteur ATX 24-pins alors que votre Mac PPC 4400 à un connecteur Tanzania spécifique. Pas la peine de bidouiller car l'alimentation Tanzania ne fournis pas assez de puissance pour l'I-Ram Box. L'ATX fournis 1,5A à +5VSB (stabilisé) alors que la Tanzania ne fournis que 0,02A à +5VDauer (stabilisé). Pour éviter de flinguer littéralement votre alimentation Tanzania qui est de plus un produit assez rare et donc assez cher, il vous faudra impérativement acheter une alimentation externe de +5V stabilisé à 2A (ampère heure). Si l'ampérage est trop important ce n'est pas un problème car c'est votre I-Ram Box qui demande à l'alimentation ce dont elle a besoin. Si elle a besoins de 1,5A ou plus, ce n'est pas un problème car vous aurez 2A au maximum. Le problème si vous bidouillez sur la Tanzania est qu'elle ne fournis que 0,02A et donc l'I-Ram Box vas pomper et donc risque de casser votre Alimentation. Vous comprenez?
Un grand merci à Claude72 de Macgénération pour son aide, ainsi que celle d'Espace Composant Electronic à Paris Nation et de celle du forum de Macbidouille.

Il semblerait aussi exister un changeur de genre ATX en Tanzania, permettant ainsi de brancher une alimentation PC courantes à la place de l'alimentation Tanzania du Macintosh PPC 4400. Ce qui simplifie grandement les choses quand on connait la difficulté de compatibilité avec la Tanzania, ainsi que sa rareté si elle viens à casser!
Ce changeur de genre est toute fois extrêmement difficile à trouver de nos jours car plus personne n'est confrontés à ce problème, et donc plus aucun dépanneur ne sembles posséder cet article. Mais il n'est pas interdis de vous renseigner.
Un grand merci à mon dépanneur informatique (Monsieur Informatique) d'on je lui fais de la pub gratos, ici: "Allo Dépann'Informatique - 14, av République 93110 ROSNY SOUS BOIS - 01 45 28 92 93" (Attention il n'est pas souvent ouvert car il travail 3 jours par semaine).

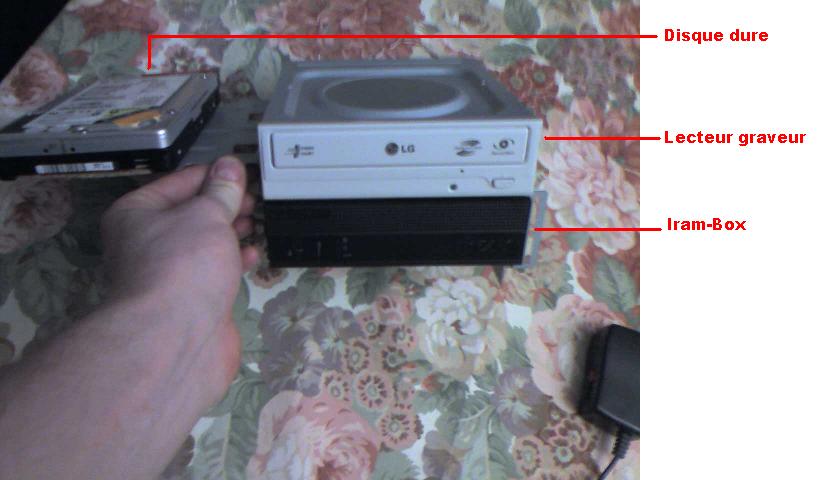

Démontage du Mac PPC 4400 pour y incorporer notre nouveau graveur de cd/dvd.

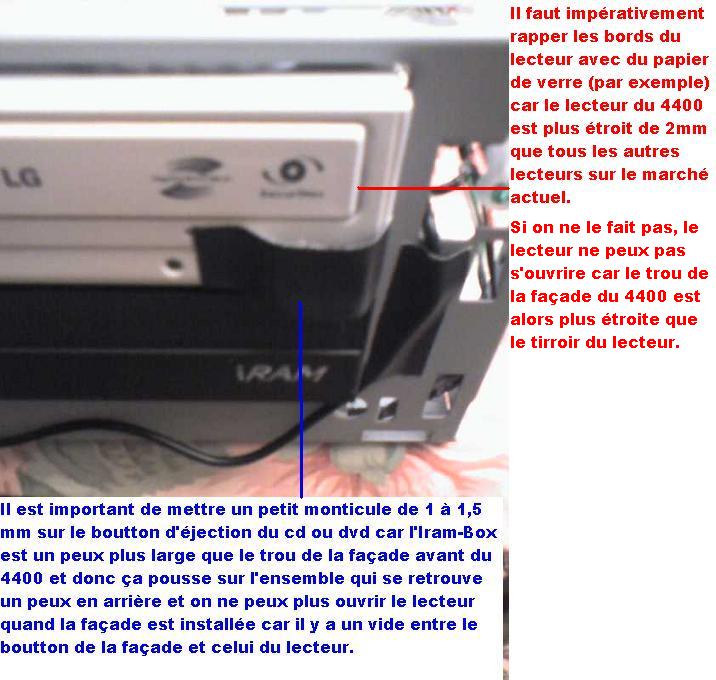

Déjà ça se complique car le lecteur du 4400 a une encoche un peu plus petite que les lecteurs/ graveurs que l'on trouve partout, donc il faut retirer la façade avant pour atteindre la languette et râper les bouts avec du papier de verre.
Après avoir retiré 1 mm à droite et 1 mm à gauche, on remonte le devant du graveur et on installe son nouveau graveur.

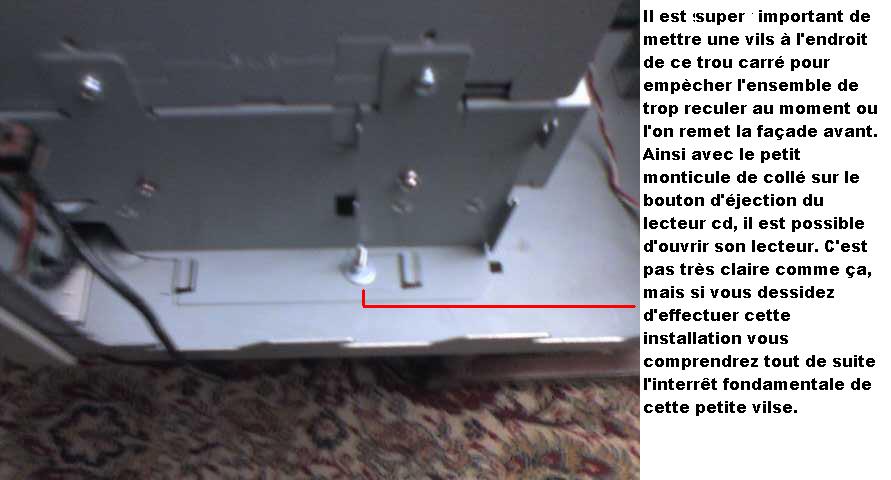

Attention à bien remonter l'ensemble car sinon la trappe refuse de nouveau de s'ouvrir.
Ensuite on est content de voir que le graveur/ lecteur de dvd monte les dvd mais qu'il n'existe pas de lecteur vidéo sous Mac Os9.1 ce qui est un peu con!
Par contre on vois que le graveur est reconnu par toast et qu'il reconnait aussi les dvd.
Il est aussi possible de Booter sur un cd original.
Problème 1: On peux exploiter un graveur de DVD port IDE sous Mac Os 9.x si on a une carte Vidéo ATI Rage 128 uniquement.
Par contre on peux utiliser un lecteur de DVD/Rom sur le port USB. Celui-ci est reconnu alors qu'un Graveur de DVD n'est pas reconnu!!!
Problème 2: Finder sous Mac Os9.1 trouve tout à coup un nouveau disque et demande si il faut l'initialiser? Oui ou non est la même réponse, finder ouvre le lecteur dvd.
J'ai testé avec Mac Os 9.0 et Os 9.1, rien n'y fait, Finder veux absolument initialiser le graveur DVD. Grrrr! J'ai été obligé de réinstaller le lecteur d'origine et ça re-fonctionne parfaitement.

Ensuite on vas lui mettre le lecteur de carte de 1 à 32go à la place du lecteur disquette qui ne sert pas à grand chose.

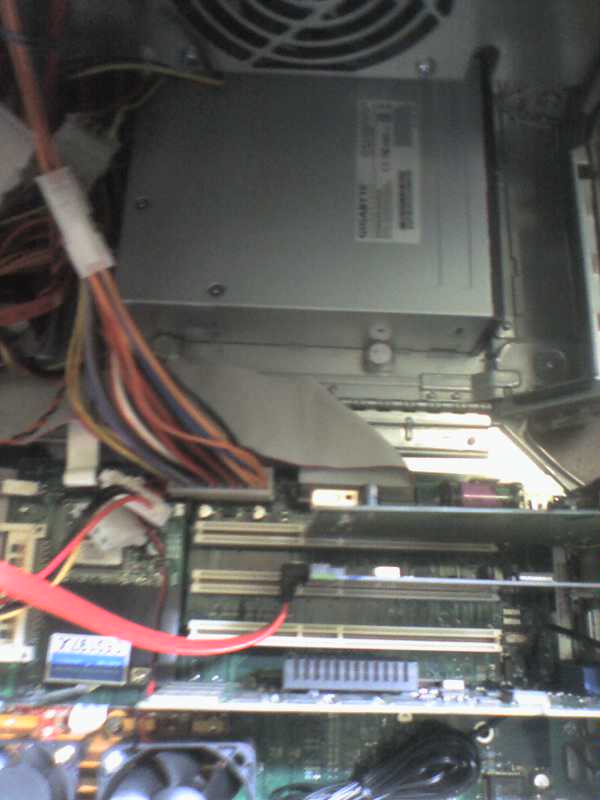

On retire les câble du lecteur de disquette, on retire ceux du lecteur/ graveur de cd/dvd et on retire le module ou se trouvent les lecteurs.
On remplace le lecteur de disquette par l'I-carte que l'on monte comme on peux (moi j'ai utilisé une base de lecteur de disquette PC avec un isolant pour protéger les contactes).
On vérifie bien que le lecteur de carte passe par le trou prévu pour le lecteur de disquette et on remonte le tout.
On retire le disque dure pour nous permettre de booter avec l'I-carte qui à une vitesse de pointe de l'ordre des disques dures de 10000t/m.
On démarre son Mac, on boot sur son cd d'installation d'Os9.x et on réalise une installation sur son nouveau disque dure super rapide et totalement silencieux.
On redémarre, ça fonctionne parfaitement, c'est côôl. On vas se coucher et on redémarre le matin et là c'est moins côôl car...
Problème: Ce super disque dure I-carte de 10000t/m, ultra silencieux à seulement 42Euros boot une fois sur deux! C'est grinchant. Moi je l'ai retiré.

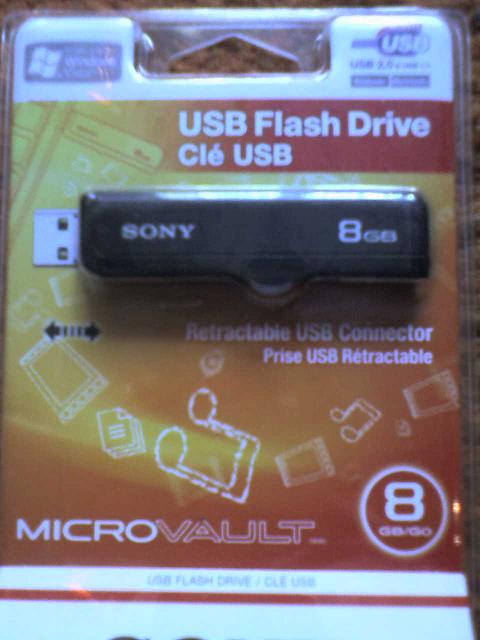

Testons à présent notre nouvelle clef USB2 de 8go.
Super, elle passe et fonctionne très bien :)
Par contre elle ne fait que 7,4go et non pas 8go. Encore de la publicité mensongère.
Il existe tout de même un inconvénient car plus la clef est grosse et plus elle est longue à monter sur le bureau, plus il faut de temps pour écrire - récupérer ou vider des informations et il faut éviter de mettre trop de fichiers car sinon la lecture de la clef prend un temps considérable. De plus, durant ce temps, votre système bloque les autre applications. Il deviens impossible de monter ou d'ouvrir un support cd et les applications en cours ralentissent.
Préférez utiliser une clef USB de 1go maximum si vous ne voulez pas ralentir votre Mac PPC et de ne pas dépasser la capacité maximum de 32go réelle par clef car sinon ça plantera. 32go maximum par session ou support sur Mac Os 9.x.

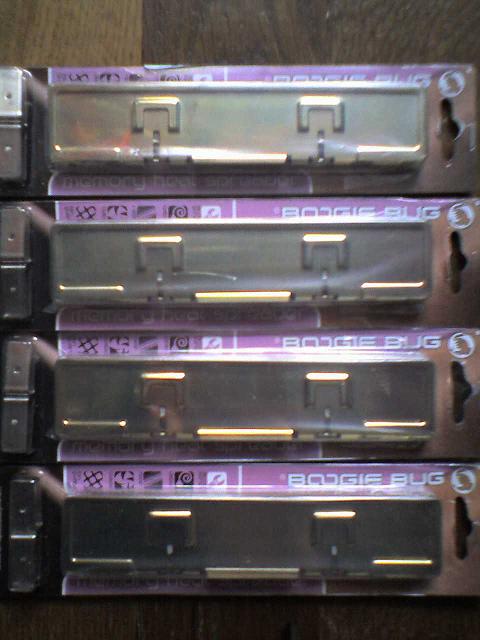

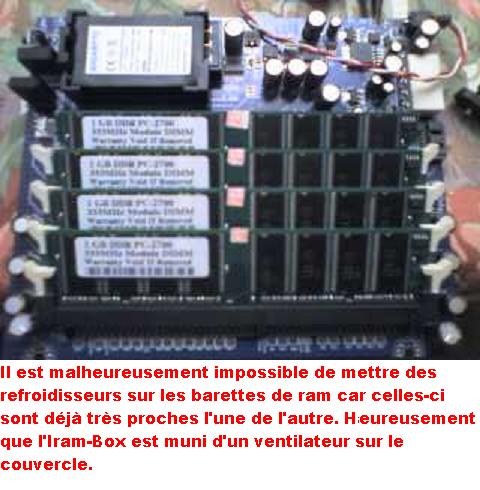

On vas essayer de mettre les barrettes de refroidissement des Ram dans l'IramBox.
Et bien c'est pas malheureux ça, on ne peux pas mettre de refroidisseurs supplémentaires sur les ram car elles sont trop proches les unes des autres.

L'IRamBox est alimentée et démarre mais impossible de la reconnaitre sur la chaine avec l'outil Utilitaire Disque Dur. Ma carte Sata fonctionne avec des disques dur pré-formattés Apple Macintosh. Cela doit donc venir du fait de la pré-initialisation. Je ne sais pas trop... mais ça ne fonctionne pas. Je n'en conclus rien de fondamental si ce n'est que cet IRamBox n'est pas prévue pour les Machines de la marque Apple!


Soyez attentif, il est possible que je mette de nouvelles informations.
